１．概要

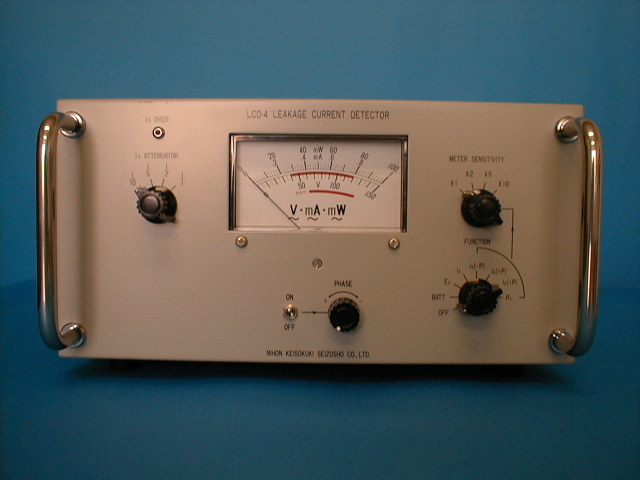

本器は（財）電力中央研究所と共同開発した製品で、基本回路は弊社の特許になっております。既に約120台が出荷されています。特に避雷器の世界的供給基地である中華人民共和国に多数出荷されレファレンス測定器として確固たる地位を築いております。
酸化亜鉛形避雷器の劣化の前兆として、全漏れ電流と抵抗分漏れ電流の増加が知られています。本器により全漏れ電流、抵抗分漏れ電流
及び今後重要になると思われる電力損失を測定できます。
検出部には専用磁気シールドボックスを付属したＨＳＣＴ−１を採用、避雷器の接地線を外す事なく現場で活線測定が可能です。
電圧検出箱は絶縁形となっているため、本器が故障した場合でも電力設備へのダメージを食い止められます。
又、本器は、乾電池電源ですので現場測定に最適です。
２．原理
ＺｎＯ素子抵抗漏れ電流波形（上：差動増幅器による手動方式 下：ＬＣＤ−４ 200μＡ/div)
(１)電流入力範囲 １〜１０ｍＡ
(２)最高測定感度
抵抗分漏れ電流 Ｉr (-P),(+P),(±P) １００μＡ/F.S.
総合 漏れ 電流 Ｉx １ｍＡ/F.S.
電 力 損 失 Ｐx １０ｍｗ/F.S.
(３)電圧入力範囲 ＡＣ４０〜１２０Ｖ
(４)外部磁界の影響 Ｉr(-P)＝６μＡ(１０Ａ／ｍの６０Ｈｚ交流磁界で)
(５)メーター指示の場合の測定精度
ａ)メーター指示精度 フルスケールに対し±２．５％
ｂ)Ｅsの精度 ±２％＋(メーター指示精度)
ｃ)Ｉxの精度
±５％＋(メーターの指示精度)±(雑音、誘導による絶対誤差)
ｄ)Ｉr (-P),Ｉr (+P),Ｉr (±P)の精度
±２％＋(メーターの指示精度)±(雑音、誘導による絶対誤差)±Ｉx／１００
ｅ)Ｐx の精度
±２％＋(メーターの指示精度)±(雑音、誘導による絶対誤差)
(６)ＳＹＮＣ ＯＵＴ端子の場合の測定精度
１０Ｖフルスケールに対して±２％
Ｉx ，Ｉr ，Ｐx の各出力は雑音、誘導による絶対誤差が加算される。
(７)ＲＥＣ ＯＵＴ端子の場合の測定精度
ａ)Ｅsの精度 ±３％
ｂ)Ｉxの精度 ±６％
ｃ)Ir(+P),Ir(-P),Ir(±P)の精度
±３％±(雑音、誘導による絶対誤差)±Ｉx／１００
ｄ)Ｐxの精度 ±３％±(雑音、誘導による絶対誤差)
(８)消費電力 ４Ｗ以下(ＤＣ９Ｖのとき)
動作電源範囲 ＤＣ６Ｖ〜ＤＣ１３．５Ｖ
(９)重量 約７Ｋｇ
(10)外形寸法 高さ１５０ｍｍ／幅３００ｍｍ／奥行３２５ｍｍ
